学习CNC编程笔记

首先,了解一些基本数学(尤其是坐标几何),了解一些基本代码就足以进行编码。下面是一些基本CNC代码。

1. 数控程序中字母的含义

O:程序号,设定程序号

N:程序段号,设定程序顺序号

G:准备功能

X/Y/Z :尺寸字符,轴移动指令

A/B/C/U/V/W:附加轴移动指令

R:圆弧半径

I/J/K:圆弧中心坐标(矢量)

F:进给,设定进给量

S:主轴转速,设定主轴转速

T:刀具功能,设定刀具号

M:辅助功能,开/关控制功能

H/D:刀具偏置号,设定刀具偏置号

P/X:延时,设定延时时间

P:程序号指令,设定子程序号(如子程序调用:M98P1000)

L:重复,设定子程序或固定循环重复次数(如:M98 P1000 L2,省略L代表L1)

P/W/R/Q:参数,固定循环使用的参数(如:攻牙G98/(G99)G84 X_ Y_ R_ Z_ P_ F_)

2. 常用G代码解释

G00:定位或快速移动

G01:直线插补

G02:圆弧插补/螺旋线插补CW

G03:圆弧插补/螺旋线插补CCW

G04:停留时间或延时时间

如:G04 X1000(或G04 X1.0)

G04 P1000表示停留1秒钟

G09:准确停止或精确停止检查(检查是否在目标范围内)

G10:可编程数据输入

G17:选择XPYP 平面 XP:X 轴或其平行轴

G18:选择ZPXP 平面 YP:Y 轴或其平行轴

G19:选择YPZP 平面 ZP:Z 轴或其平行轴

G20:英寸输入

G21:毫米输入

G28:返回参考点检测

格式:G91/(G90) G28 X__ Y__ Z__

经过中间点X__ Y__ Z__返回参考点(绝对值/增量值指令)

G29:从参考点返回

G91/(G90) G29 X__ Y__ Z__

从起始点经过参考点返回到目标点X__ Y__ Z__的指令(绝对值/增量值指令)

G30 返回第2,3,4 参考点

G91/(G90) G30 P2 X__ Y__ Z__;返回第2 参考点(P2 可以省略。)

G91/(G90) G30 P3 X__ Y__ Z__;返回第3 参考点

G91/(G90) G30 P4 X__ Y__ Z__;返回第4 参考点

X__ Y__ Z__:经过中间点位置(绝对值/增量值指令)

G40:刀具半径补偿取消

G41:左侧刀具半径补偿(沿进给方向刀具在左边)

G42:右侧刀具半径补偿(沿进给方向刀具在右边)

G43:刀具长度补偿+方向

G44:刀具长度补偿-方向

G49:取消刀具长度补偿

G50:取消比例缩放

G51:比例缩放,格式:

ON G51 X_ Y_ Z_ P_;

OFF G50

X_ Y_ Z_:设定缩放中心位置

P:缩放比例,范围是1-999999,不能是小数,如果P800代表缩放比例是0.8

G52:设定局部坐标系

G53:选择机床坐标系

G54-G59:选择工件坐标系1-6

G60:单方向定位,消除传动间隙(代替G00),过目标位置后然后回头至目标位置

G61:准停检查方式,切削进给接近目标位置时减速并检查位置公差范围

G62:自动拐角倍率

G63:攻牙方式

G64:正常切削方式,切削进给接近目标位置时不减速,以及切削段与段之间不减速

G65:宏程序调用

G66:宏程序模态调用

G67:宏程序模态调用取消

G68:坐标旋转,格式:

G17:G68 X_ Y_ R_

G18:G68 X_ Z_ R_

G19:G68 Y_ Z_ R_

G69 坐标旋转取消

G73:多级钻削循环

G74:攻左旋螺纹循环

G76:精镗循环(定向偏心退刀)

G80:取消固定循环

G81:单级钻削循环

G82:单级钻削循环(实现孔底停留或延时)

G83:多级钻削循环

G84:攻右旋螺纹

G85:镗削循环

G86:镗削循环

G87:反镗循环

G88:镗削循环

G89:镗削循环

G90:绝对指令

G91:相对指令

G92:设定工件坐标系

G98:固定循环后退时退回起点

G99:固定循环后退时退回点(R点在固定循环中设定)

3. 常用M代码解释

M00:程序无条件停止

M01 :程序条件停止

M02 :程序结束

M03 :主轴正转

M04 :主轴反转

M05 :主轴停止

M08 :开外冷

M09 :关所有冷却

M26 :开内冷

M30 :程序结束并返回到程序开头

M84 :检查托盘1

M95:检查托盘2

M98 :调用子程序

M99 :返回主程序

M135:刚性攻牙

M417:机床托盘1检查

M418:机床托盘2检查

M419:机床托盘检查结束

M433:刀具断刀检测

M462:托盘号传送

4. 常用算术

加法:#i=#j+#k

减法:#i=#j-#k

乘法:#i=#j*#k

除法:#i=#j/#k

正弦:#i=SIN[#j]

反正弦:#i=ASIN[#j]

余弦:#i=COS[#j]

反余弦:#i=ACOS[#j]

正切:#i=TAN[#j]

反正切:#i=ATAN[#j]

平方根:#i=SQRT[#j]

绝对值:#i=ABS[#j]

舍入:#i=ROUND[#j]

上取整:#i=FIX[#j]

下取整:#i=FUP[#j]

自然对数:#i=LN[#j]

指数函数:#i=EXP[#j]

或:#i=#jOR#k

异或:#i=#jXOR#k

与:#i=#AND#k

从BCD转为BIN:#i=BIN[#j]

从BIN转为BCD:#i=BCD[#j]

5. 逻辑运算符

EQ:等于

NE:不等于

GT:大于

GE:小于或等于

LT:小于

6. 程序转移和循环

无条件转移:GOTO

条件转移:IF [条件表达式]

IF [条件表达式] GOTO n,如果条件满足,则跳转至程序段n

IF [条件表达式] THEN,如:IF [#I=#J] THEN #K=0

7. 循环语句

WHILE [条件表达式] Dom (m=1,2,,3)


一个程序包含
1.定义语句。它们包含程序编号,定义原点,选择工具等。

2.加工语句。根据坐标,使用G 0,G01,G02,G03等命令移动刀具。


3.关闭语句以告知机床程序已结束,使刀具和工件回到原点,停止冷却。
大多数程序的定义和结束语句相同。因此,首先要掌握加工说明。

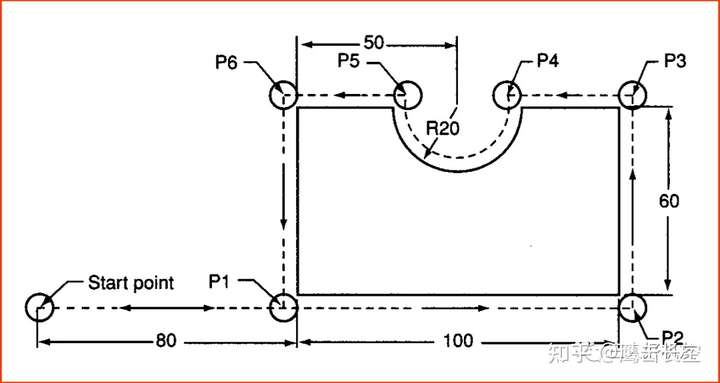

首先采用简单的形状。例如下图内容:我们尝试分步编写代码。想象一下,该工具的直径为10毫米(即半径= 5)

1.给出工件/工程图后,确定要开始切割的原点。选择原点,这样将更容易找到其余点(P1,P2…)的坐标。


2.现在找到其他角点的坐标。


3.使用代码定义程序。

//定义语句:
N001 G21(公制)
N002 G91(增量式)
N003 G94(以毫米/分钟为单位的进给速度)
N004 G28 Z0(
原始位置)N005 G28 X0 Y0 M19
N006 M06 T01(工具选择)
N007 G90 M03 S2000(主轴CW)
//加工语句:
N008 G00 X0 Y0 Z5(起点X和Y加工零点,并在Z 0点上方5毫米){快速移动}
G0 X0 Y0; (移动到原点)
G00 X75(移动到P1)
N010 M07(冷却液打开)
N011 G01 Z-10 F150(切深)(线性插补和进给)
N012 G01 X185(移动到P2)
G01 Y70(移动到P3)
N014 G01 X145(移至P4)
N015 G02 X115 Y70 R15(移至P5)
N016 G01 X75(P6)
N017 G01 Y0(P1)
N018 G00 Z5(为了安全起见,将刀具移至零位上方5毫米)
//结束语:
N019 G91 G28 Z0(
原始位置)N020 G28 X0 Y0
N021 M05 M09(主轴关闭,冷却液关闭)
N022 M30(程序停止并倒带)
